<nobr id="l8ctw"><dfn id="l8ctw"></dfn></nobr>

  • <nobr id="l8ctw"></nobr>
    1. <nobr id="l8ctw"></nobr>

      1. 當前位置:首頁»索立模具鋼

        SLP616(ESR)

        典型應用:

        ◆PVC、醋酸鹽類等腐蝕性塑料成型模。

        適用模具:

        ◆適合對抗蝕性能有較高要求的塑膠模具
        ◆推薦使用硬度47~50HRC

        性能特點:

        ◆通用改良型耐蝕塑膠模具鋼
        ◆良好的耐蝕性能
        ◆高淬透性 高硬度
        ◆韌性、均勻性較好

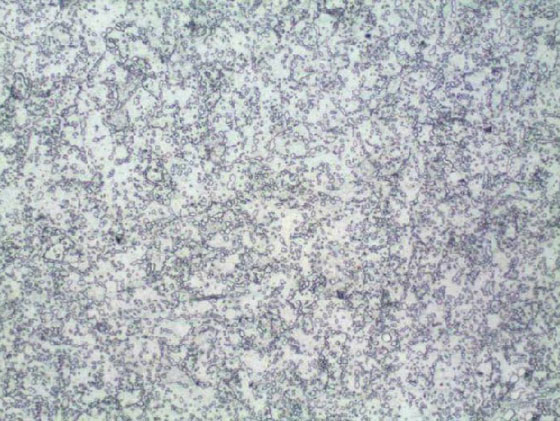

        • 退火態組織 500×

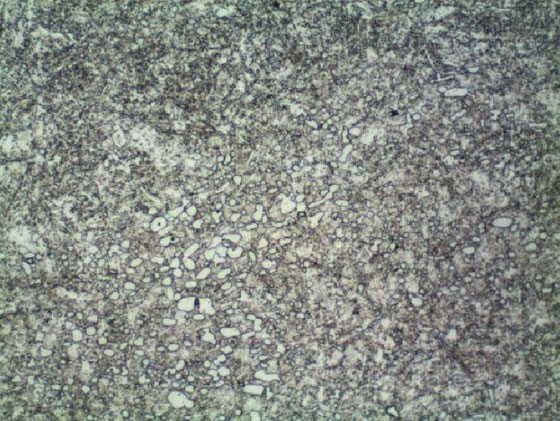

        • 淬回火態組織 500×

        化學成分

        SLP616(ESR) 交貨狀態(硬度) 化學成分(%)
        C Si Mn Cr Mo Ni
        退火態≤280HB 0.38 0.8 0.5 16.0 1.0 1.0

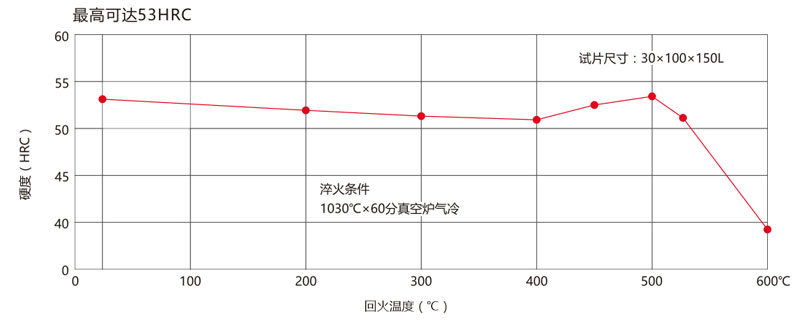

        淬火回火硬度

        機械性能

          硬度(HRC)
        32 52
        拉伸強度(MPa) ≥1100 ≥1950
        0.2%屈服強度(MPa) ≥900 ≥1520
        延伸率(%) ≥15 ≥9
        斷面收縮率(%) ≥60 ≥30

        線膨脹系數

        線膨脹系數(10-6m / mk)
        20~100℃ 20~200℃ 20~300℃ 20~400℃
        10.8 10.9 11.9 12.2

        導熱率

        導熱率(W/m·k)
        20℃ 200℃ 400℃
        18.2 22.0 25.7

        彈性模量

        彈性模量(MPa)
        20℃
        240,500

        比重

        比重(kg/m3)
        20℃
        7800

        網站首頁 關于索立機械 熱處理服務 模具鋼系列 達興研究所 合作伙伴 新聞中心 聯系我們

        版權所有©臺州市索立機械有限公司 地址:浙江省臺州市濱海工業園區海豐路280號

        <nobr id="l8ctw"><dfn id="l8ctw"></dfn></nobr>

      2. <nobr id="l8ctw"></nobr>
        1. <nobr id="l8ctw"></nobr>

          1. {关键词}
