<nobr id="l8ctw"><dfn id="l8ctw"></dfn></nobr>

  • <nobr id="l8ctw"></nobr>
    1. <nobr id="l8ctw"></nobr>

      1. 當前位置:首頁»索立模具鋼

        SLP630(ESR)

        典型應用:

        ◆適合堿溶液及大部分有機酸和無機酸等,具有良好的耐腐蝕能力。

        適用模具:

        ◆適合復雜、精密、高壽命的塑膠模具
        ◆適合對抗蝕性能有高要求的塑膠模具
        ◆適合對變形有高要求的塑膠模具
        ◆推薦使用硬度42~45HRC

        性能特點:

        ◆極強的抗蝕性能
        ◆時效硬化 免除淬火變形
        ◆優良的綜合性能
        ◆可通過滲氮提高表面耐磨性能
        ◆滲氮后表面耐蝕性能會有所下降

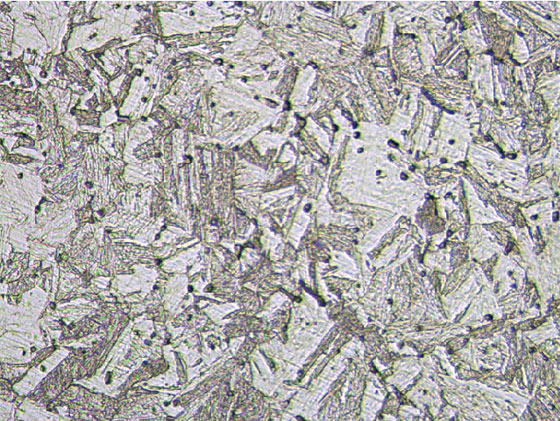

        • 固溶態組織 500×

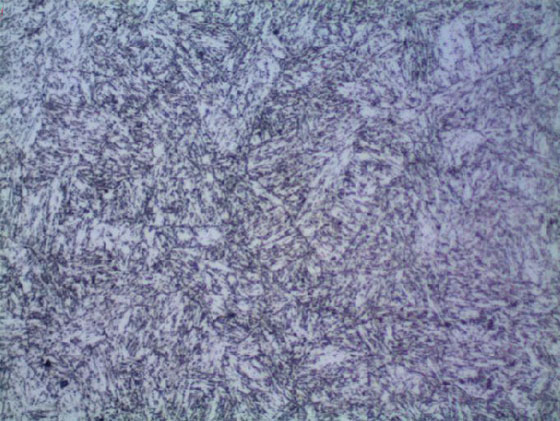

        • 固溶時效態組織 500×

        化學成分

        SLP630(ESR) 交貨狀態(硬度) 化學成分(%)
        C Si Mn Cr Ni Cu
        退火態≤280HB ≤0.07 ≤1.0 ≤1.0 17.0 4.0 4.0

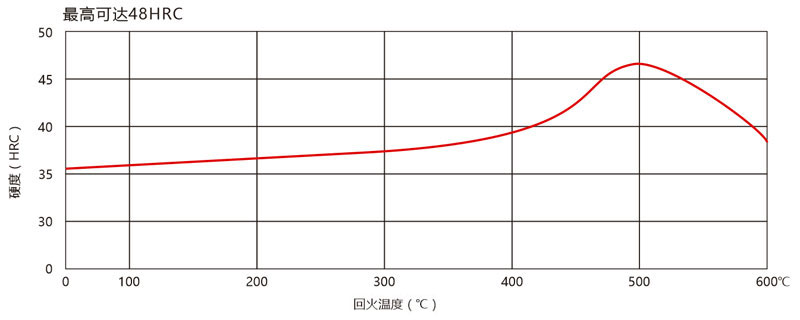

        淬火回火硬度

        機械性能

          硬度(HRC)
        32 42
        拉伸強度(MPa) ≥1000 ≥1500
        0.2%屈服強度(MPa) ≥865 ≥1180
        斷面收縮率(%) ≥70 ≥38
        沖擊值2uE20℃(J/cm2) ≥150 ≥80

        線膨脹系數

        線膨脹系數(10-6m / mk)
        20~100℃ 20~200℃ 20~300℃ 20~400℃
        10.2 10.8 11.0 11.2

        導熱率

        導熱率(W/m·k)
        20℃ 100℃ 200℃ 300℃ 400℃
        23.5 23.6 24.1 24.9 25.3

        比重

        比重(kg/m3)
        20
        7820

        網站首頁 關于索立機械 熱處理服務 模具鋼系列 達興研究所 合作伙伴 新聞中心 聯系我們

        版權所有©臺州市索立機械有限公司 地址:浙江省臺州市濱海工業園區海豐路280號

        <nobr id="l8ctw"><dfn id="l8ctw"></dfn></nobr>

      2. <nobr id="l8ctw"></nobr>
        1. <nobr id="l8ctw"></nobr>

          1. {关键词}
