SLH867(ESR)
![](/upload/images/m7.jpg)
典型應用:
◆鋅、鋁、鎂、銅等合金材料壓鑄模。
適用模具:
◆適合對壽命有高要求的壓鑄模具
◆適合用水冷卻的熱鍛模具
性能特點:
◆高鉬型鉻-鉬系熱作模具鋼
◆極佳的抗熱龜裂性、熱耐磨性
◆優良的高溫強度及抗裂紋擴展能力
![](/upload/images/m7-1.jpg)

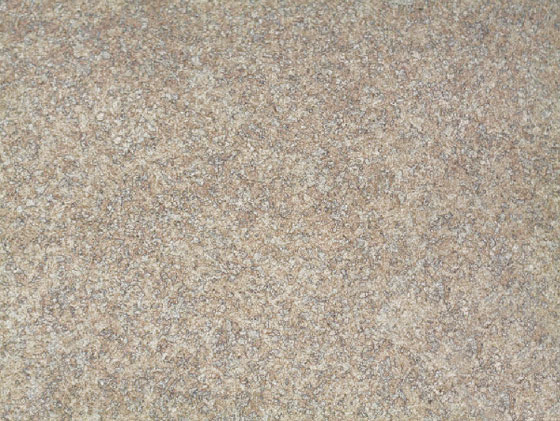

退火態組織
![](/upload/images/m7-2.jpg)

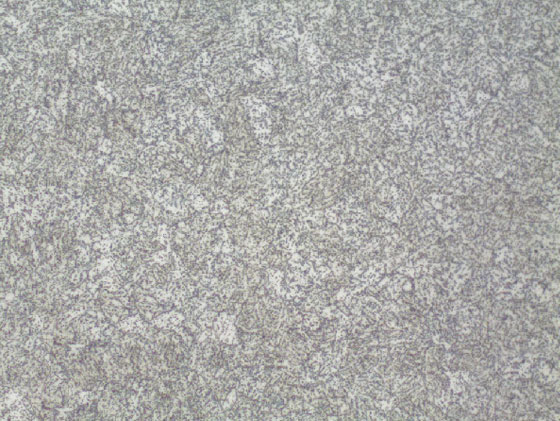

淬回火態組織
化學成分
SLH867(ESR) |
交貨狀態(硬度) |
化學成分(%) |
C |
Si |
Mn |
Cr |
Mo |
V |
退火態≤228HB |
0.38 |
1.0 |
0.5 |
5.0 |
3.0 |
0.5 |
回火曲線圖
![](/upload/images/m7-3.jpg)
物理性能
在室溫及高溫的數據 |
溫度(℃) |
20℃ |
400℃ |
600℃ |
密度(kg/m³) |
7,800 |
7,700 |
7,600 |
彈性模量(MPa) |
210,000 |
180,000 |
145,000 |
線膨脹系數(10-6m / mk) |
-- |
12.7 |
13.2 |
熱傳導系數(W/m·k) |
-- |
31 |
31.5 |
機械性能
在室溫時的抗拉強度 |
硬度 |
44HRC |
48HRC |
52HRC |
抗拉強度(MPa) |
1,550 |
1,760 |
1,920 |
0.2%屈服強度(MPa) |
1,210 |
1,380 |
1,540 |
延伸率(%) |
12.4 |
12.4 |
12.1 |
斷面收縮率(%) |
52 |
51 |
50 |
|
